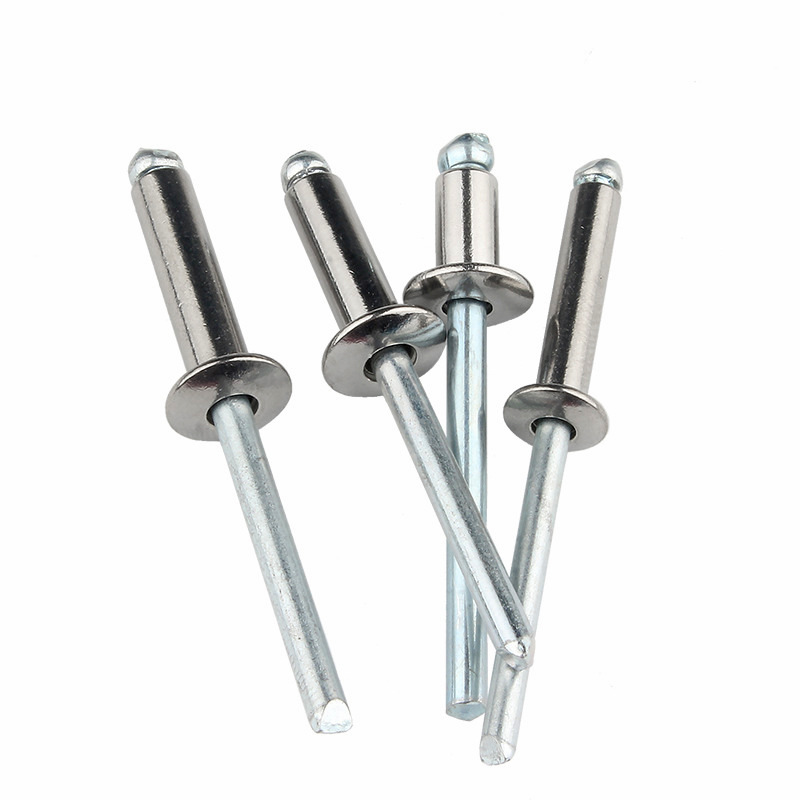

Rivet buta, juga dikenali sebagai rivet pop, ialah pengikat mekanikal kekal yang digunakan apabila hanya satu sisi bahan kerja boleh diakses. Mereka terdiri daripada badan silinder (cangkang) dengan mandrel melalui pusat. Semasa pemasangan, mandrel ditarik ke dalam cangkerang, menyebabkan bahagian buta berubah bentuk dan membentuk kepala sekunder yang mengapit bahan bersama-sama.
Istilah "buta" merujuk kepada keadaan pemasangan, bukan pengikat itu sendiri. Jenis rivet ini digunakan secara meluas dalam pemasangan automotif, fabrikasi logam kepingan, struktur aeroangkasa, pelapisan bangunan, dan pembuatan am di mana akses terhad kepada satu bahagian.
Rivet buta terdiri daripada empat bahagian utama:
| Komponen | Penerangan |
| Badan keling (cangkang) | Silinder berongga dengan kepala pra-bentuk (biasanya berkubah atau benam balas) |
| Mandrel | Batang dalam dengan titik putus direka untuk memisahkan pada daya tegangan tertentu |
| Kepala tetapan (pada alat) | Komponen alat yang mencengkam mandrel dan memberikan daya tarikan |
| Kepala sebelah buta | Bahagian cacat yang dicipta semasa tetapan yang mengapit bahan dari bahagian yang tidak boleh diakses |
Prinsip operasi: Alat rivet mencengkam mandrel dan menariknya ke luar. Apabila mandrel ditarik balik, hujungnya yang membesar memaksa badan rivet mengembang secara jejari pada bahagian buta, membentuk kepala berbentuk mentol. Pada ketegangan yang telah ditetapkan, mandrel pecah pada titik lehernya, meninggalkan rivet yang ditetapkan di tempatnya.
Pemilihan bahan rivet hendaklah berdasarkan bahan asas yang dicantum, pendedahan alam sekitar, dan keperluan beban mekanikal.
Rivet aluminium (dengan mandrel keluli atau aluminium)
Jenis yang paling biasa, sesuai untuk perhimpunan umum
Ringan, kekuatan ricih sederhana dan tegangan
Digunakan untuk kepingan logam, saluran HVAC, produk pengguna, dalaman automotif
Rivet keluli (bersalut zink atau biasa)
Kekuatan yang lebih tinggi daripada aluminium
Sesuai untuk aplikasi struktur dan bahan tolok berat
Digunakan dalam rangka keluli, pengawal jentera, peralatan perindustrian
Rivet keluli tahan karat
Tahan kakisan, sesuai untuk persekitaran luar dan marin
Kekuatan dan kekerasan yang lebih tinggi, memerlukan alat pemasangan yang lebih berkuasa
Digunakan dalam perkakasan marin, pelapisan seni bina, peralatan pemprosesan kimia
Rivet tembaga dan loyang
Kekonduksian elektrik yang baik dan rintangan kakisan
Digunakan dalam aplikasi elektrik, perkakasan hiasan, barangan kulit
Rivet monel (aloi kuprum nikel).
Rintangan kakisan yang sangat baik dalam air laut dan persekitaran kimia
Kekuatan tinggi dan rintangan suhu
Digunakan dalam kejuruteraan marin, loji kimia, struktur luar pesisir
Diameter: Diameter rivet merujuk kepada diameter luar badan. Saiz biasa termasuk 2.4 mm (3/32"), 3.2 mm (1/8"), 4.0 mm (5/32"), 4.8 mm (3/16"), 5.6 mm, 6.4 mm (1/4"). Pemilihan diameter adalah berdasarkan keperluan galas beban: diameter yang lebih besar menawarkan kekuatan ricih dan tegangan yang lebih tinggi.
Julat cengkaman: Ini ialah jumlah ketebalan bahan yang dicantumkan. Setiap saiz rivet meliputi julat cengkaman tertentu, biasanya disediakan oleh pengilang.
| Diameter | Julat Cengkaman Biasa | Ketebalan Aplikasi |
| 2.4 mm | 1.0~3.0 mm | Lembaran nipis dan elektronik |
| 3.2 mm | 1.5~4.5 mm | Lembaran logam ringan |
| 4.0 mm | 2.0~5.0 mm | Pemasangan kepingan sederhana |
| 4.8 mm | 2.5~6.5 mm | Sambungan struktur umum |
| 6.4 mm | 3.0~8.0 mm | Aplikasi tugas berat |
Peraturan kritikal: Julat cengkaman mesti meliputi ketebalan bahan sebenar. Jika rivet terlalu pendek, ia tidak boleh membentuk kepala buta yang betul, mengakibatkan kegagalan sendi. Jika terlalu lama, mandrel mungkin tidak pecah dengan bersih, meninggalkan badan yang berlebihan menonjol.
Penyediaan lubang yang betul adalah penting untuk prestasi rivet yang boleh dipercayai.
Diameter lubang: Lubang hendaklah 0.1~0.2 mm lebih besar daripada diameter badan rivet. Lubang yang besar mengurangkan kekuatan ricih dan membolehkan pergerakan sendi. Lubang bersaiz kecil boleh merosakkan badan rivet semasa pemasukan dan boleh menyebabkan kesukaran menetapkan.
| Diameter Rivet | Saiz Lubang yang Disyorkan |
| 2.4 mm | Φ2.5~2.6 mm |
| 3.2 mm | Φ3.3~3.4 mm |
| 4.0 mm | Φ4.1~4.2 mm |
| 4.8 mm | Φ4.9~5.0 mm |
| 6.4 mm | Φ6.5~6.6 mm |
Jarak tepi: Pusat lubang hendaklah sekurang-kurangnya 2× diameter rivet dari tepi bahan. Jarak tepi yang tidak mencukupi menyebabkan bahan terkoyak apabila rivet dimuatkan.
Penjajaran bahan: Semua lapisan mesti dijajarkan dengan betul sebelum menggerudi atau menebuk. Burr hendaklah ditanggalkan dari kedua-dua belah lubang untuk memastikan tempat duduk badan rivet berkilat dengan bahan kerja.
Langkah 1: Pilih rivet yang betul Sahkan diameter, julat cengkaman dan bahan sesuai untuk aplikasi.
Langkah 2: Sediakan bahan kerja Gerudi atau tebuk lubang melalui semua lapisan. Keluarkan burr dan permukaan bersih. Bahan pengapit bersama untuk mengelakkan pemisahan semasa memukau.
Langkah 3: Masukkan rivet Letakkan rivet melalui lubang dari bahagian yang boleh diakses. Kepala yang telah dibentuk hendaklah duduk rata pada permukaan atas. Pastikan badan rivet memanjang sepenuhnya melalui semua lapisan.
Langkah 4: Letakkan alat rivet Pasangkan lubang hidung yang sesuai pada alat rivet. Letakkan bahagian hidung di atas mandrel rivet, memastikan penglibatan sepenuhnya.
Langkah 5: Kendalikan alat Picit atau aktifkan alat untuk menarik mandrel. Teruskan sehingga mandrel patah pada titik leher yang ditetapkan. Rivet yang ditetapkan dengan betul akan menunjukkan kepala buta terbentuk sepenuhnya dan mandrel yang patah mengalir dengan atau sedikit di bawah kepala kilang.
Langkah 6: Periksa pemasangan Semak bahawa:
Kepala kilang didudukkan rata dengan bahan
Tiada jurang wujud antara bahan
Kepala buta terbentuk sepenuhnya (kelihatan dari sisi yang boleh diakses dengan tarik-ke atas bahan jika berkenaan)
Pecah mandrel bersih dan pada kedalaman yang betul
| Kecacatan | Tanda Boleh Diperhatikan | Kemungkinan Punca |
| Kepala buta yang tidak lengkap | Bahagian buta menunjukkan sedikit atau tiada ubah bentuk | Rivet terlalu panjang untuk ketebalan bahan; daya tarikan tidak mencukupi |
| Mandrel patah sebelum duduk | Mandrel pecah tanpa bahan pengapit | Alat hidung terlalu kecil; rivet terlalu pendek; pek bahan berlebihan |
| Kepala kilang rosak | Retak atau ubah bentuk pada bahagian yang boleh diakses | Daya yang berlebihan; alat tidak sejajar; bahan rapuh |
| Sendi longgar | Bahan boleh diasingkan atau dialihkan selepas ditetapkan | Julat cengkaman yang salah; lubang besar; kitaran tetapan yang tidak mencukupi |
| Mandrel tersangkut dalam alatan | Mandrel tidak keluar selepas rehat | Hidung dipakai; bendasing dalam alat; saiz lubang hidung yang tidak betul |
| Lubang bujur atau cacat | Bentuk lubang herot selepas ditetapkan | Lubang bersaiz besar; bahan tidak sejajar; beban sisi yang berlebihan |
Playar rivet manual Sesuai untuk kegunaan sekali-sekala dan aplikasi ringan. Model tersedia untuk diameter rivet sehingga 4.8 mm. Reka bentuk leverage berbeza-beza: pemegang tunggal untuk rivet kecil, tindakan kompaun untuk saiz yang lebih besar.
Senapang rivet pneumatik Alat berkuasa udara sesuai untuk pengeluaran volum tinggi. Menawarkan daya tarikan yang konsisten dan masa kitaran yang lebih pantas. Diperlukan untuk rivet berdiameter besar dan jenis keluli tahan karat. Bekalan udara biasanya 5~7 bar.
Alat rivet berkuasa bateri Mudah alih dan sesuai untuk aplikasi lapangan. Tawarkan daya yang mencukupi untuk kebanyakan rivet tujuan am sehingga 4.8 mm. Teknologi bateri menyediakan kemudahan tanpa wayar tetapi dengan kapasiti kitaran terhad setiap cas.
Riveter hidraulik dan servo Digunakan untuk aplikasi industri berat, termasuk rivet struktur berkekuatan tinggi. Menyediakan pemantauan daya tarikan yang tepat dan penjejakan data untuk jaminan kualiti.
Pemilihan bahagian hidung: Setiap diameter rivet memerlukan bahagian hidung yang sepadan. Menukar hidung adalah perlu apabila menukar saiz rivet. Sesetengah alatan menawarkan sistem perubahan pantas untuk kecekapan pengeluaran.
Sambungan rivet buta biasanya direka untuk beban ricih (daya selari dengan satah sambungan), bukan beban tegangan primer (daya tarik bahan-bahan).
Kekuatan ricih ialah daya maksimum yang boleh ditahan oleh rivet berserenjang dengan paksinya. Ini ialah parameter reka bentuk utama untuk kebanyakan sambungan pusingan.
Kekuatan tegangan ialah daya tarikan maksimum yang boleh ditahan oleh rivet sepanjang paksinya. Secara amnya lebih rendah daripada kekuatan ricih untuk kebanyakan jenis rivet buta.
Prestasi kelesuan: Rivet buta mempunyai rintangan lesu yang lebih rendah berbanding rivet pepejal kerana badan berongga dan kepekatan tegasan pada lubang mandrel. Untuk aplikasi pemuatan kitaran, rivet struktur atau jenis kekuatan tinggi (seperti monel atau keluli) hendaklah dipertimbangkan.
Cadangan reka bentuk gabungan: Gunakan berbilang rivet dalam corak berperingkat dan bukannya satu rivet dalam sambungan yang banyak dimuatkan. Jarak minimum antara rivet ialah 3× diameter rivet untuk mengelakkan bahan menjadi lemah.
Bahan-bahan yang berbeza dalam sentuhan mewujudkan risiko kakisan galvanik. Pilih bahan rivet yang serasi dengan bahan asas.
| Bahan Asas | Bahan Rivet yang Disyorkan |
| Lembaran aluminium | Aluminium (dengan mandrel keluli boleh diterima) |
| Kepingan keluli (dicat/tidak dicat) | Keluli (bersalut zink) atau keluli tahan karat |
| Lembaran keluli tahan karat | Keluli tahan karat |
| Aloi tembaga | Loyang atau tembaga |
| Persekitaran marin | Monel atau keluli tahan karat 316 |
Peraturan: Rivet hendaklah katodik (lebih mulia) berbanding bahan asas untuk mengelakkan kakisan dipercepatkan bahan asas. Jika tidak pasti, penebat dengan sealant atau gasket.
Rivet bertutup: Menampilkan badan tertutup yang menghalang kebocoran air atau gas melalui bahagian tengah. Digunakan dalam aplikasi kalis air, bekas tekanan dan struktur terdedah kepada cuaca.
Rivet berbilang cengkaman: Direka untuk meliputi julat cengkaman yang lebih luas, mengurangkan keperluan inventori. Sesuai untuk aplikasi dengan ketebalan bahan yang berbeza-beza.
Rivet penebuk sendiri (SPR): Dipasang tanpa lubang pra-gerudi. Rivet menembusi lapisan atas dan menyala ke lapisan bawah. Digunakan dalam pemasangan badan automotif, terutamanya untuk sambungan aluminium dan bahan campuran.
Rivet batang putus: Kepala mandrel kekal dalam badan rivet selepas ditetapkan, menghalang mandrel daripada tercicir. Diperlukan dalam aplikasi yang mana mandrel longgar boleh menyebabkan pencemaran (pemprosesan makanan, elektronik).
Rivet beralur: Mempunyai badan beralur untuk prestasi tarik naik yang lebih baik dalam bahan lembut seperti plastik, kayu atau komposit.
Rivet hendaklah disimpan dalam keadaan kering dan bersih dengan perlindungan daripada kelembapan dan bahan cemar. Rivet aluminium dan keluli boleh teroksida dalam persekitaran lembap, menjejaskan prestasi tetapan dan rintangan kakisan.
Simpan dalam pembungkusan asal sehingga digunakan
Pastikan kelembapan kawasan penyimpanan di bawah 60%
Elakkan pendedahan kepada minyak, pelarut dan habuk industri
Putar inventori atas dasar keluar dahulu
Rivet yang disimpan untuk tempoh yang lama (melebihi 24 bulan) hendaklah diperiksa untuk kakisan atau degradasi sebelum digunakan
Pemeriksaan visual (pemeriksaan pemasangan):
Ketua kilang siram dan sepusat
Pecah mandrel bersih dan boleh dilihat di bawah kepala
Tiada retakan atau herotan pada kedua-dua belah pihak
Ujian tarik tegangan: Tarik-uji sampel rivet secara berkala menggunakan penguji tegangan untuk mengesahkan nilai ricih dan tegangan memenuhi spesifikasi. Sampel minimum: 5 rivet setiap kelompok.
Ujian cengkaman: Sahkan bahawa baki panjang mandrel di dalam rivet yang ditetapkan berada dalam had yang boleh diterima (biasanya 0.5~1.5 mm di bawah permukaan kepala).
Pemeriksaan merosakkan: Keratan rentas rivet terpilih untuk memeriksa pembentukan kepala buta dan mengesahkan ubah bentuk bahan yang mencukupi. Ini amat penting semasa pengesahan proses dan pengesahan perubahan alat.
| Masalah | Semakan Segera | Penyelesaian |
| Rivet berputar dalam lubang | Diameter lubang terlalu besar | Gantikan dengan rivet diameter yang lebih besar; saiz lubang yang betul |
| Tidak boleh memasukkan rivet | Diameter lubang terlalu kecil | Ream lubang untuk membetulkan saiz |
| Alat tidak boleh tarik | Hidung yang tidak betul atau rahang alatan haus | Gantikan bahagian hidung; alat perkhidmatan |
| Mandrel pecah terlalu awal | Julat cengkaman terlalu pendek | Gunakan rivet cengkaman yang lebih panjang |
| Mandrel tidak akan pecah | Daya tarik yang tidak mencukupi | Gunakan alat yang lebih berkuasa; periksa tekanan udara |
| Kepala buta tidak terbentuk | Rivet terlalu panjang atau alat tidak berfungsi | Sahkan julat cengkaman; semak operasi alat |
| Bahan diasingkan selepas ditetapkan | Daya pengapit tidak mencukupi | Memendekkan julat cengkaman; meningkatkan ketepatan muat lubang |
Panduan ini menyediakan rujukan asas untuk pemilihan dan pemasangan rivet buta. Untuk aplikasi kritikal, rujuk spesifikasi teknikal pengilang dan lakukan ujian kelayakan pada perhimpunan perwakilan sebelum pengeluaran.
