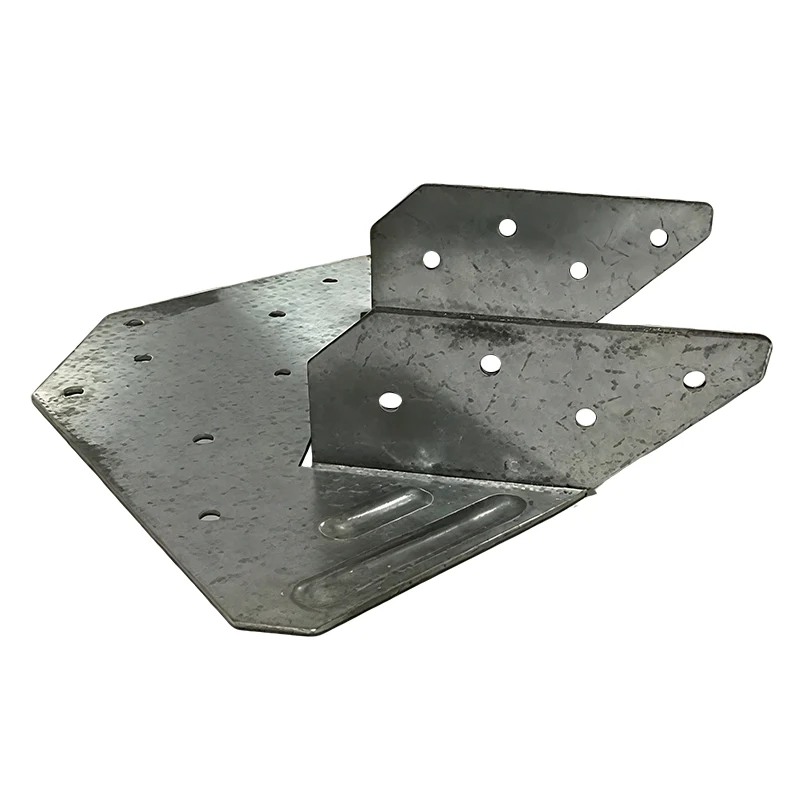

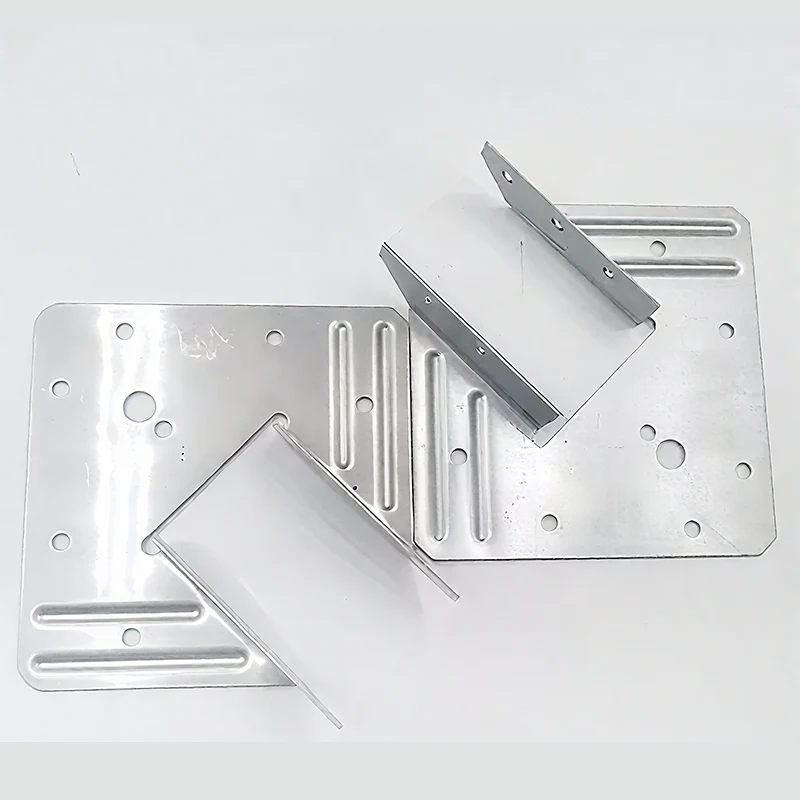

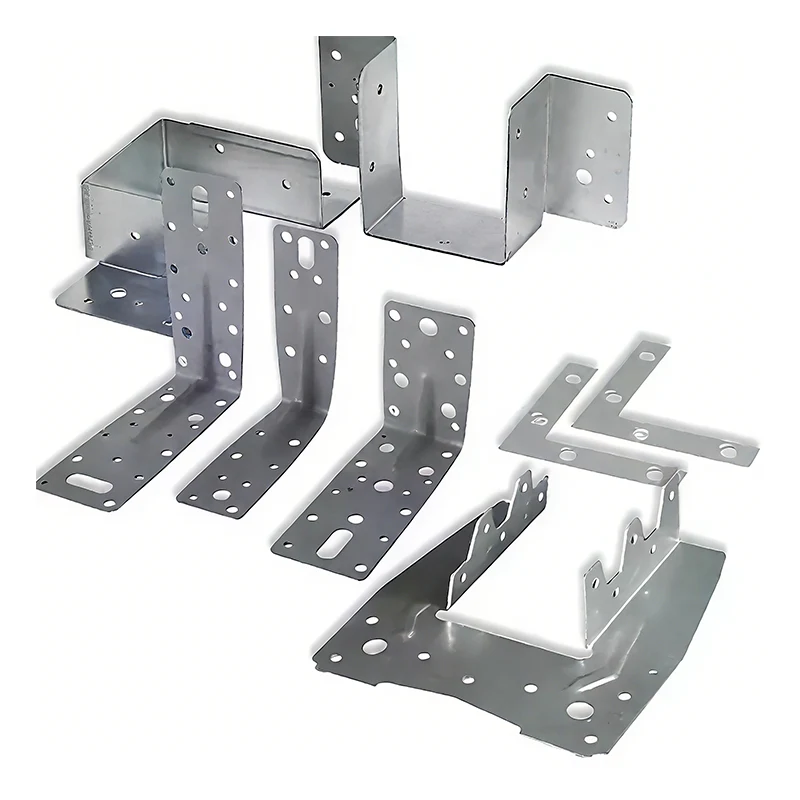

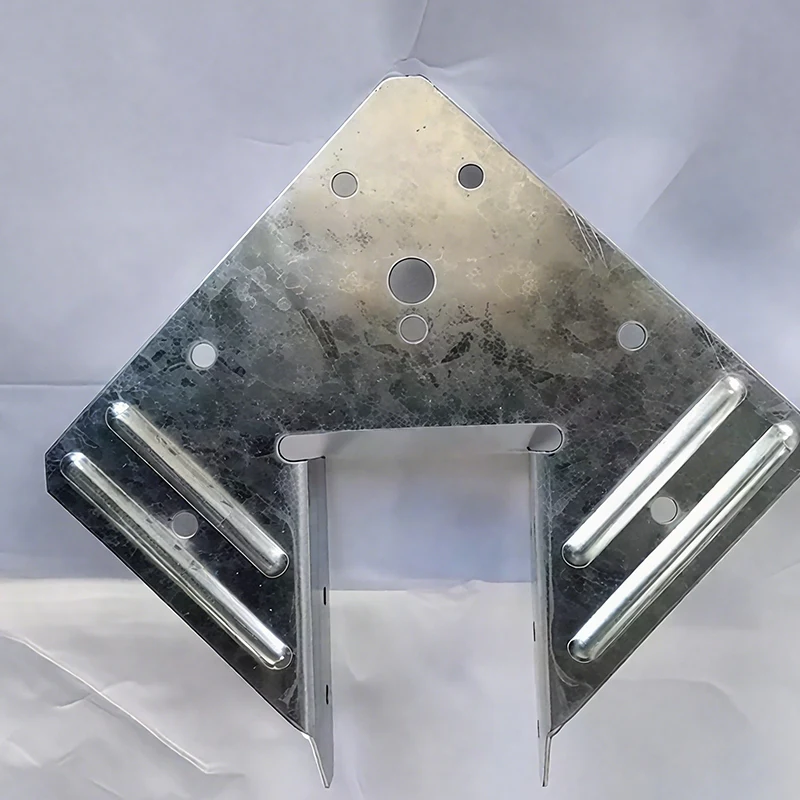

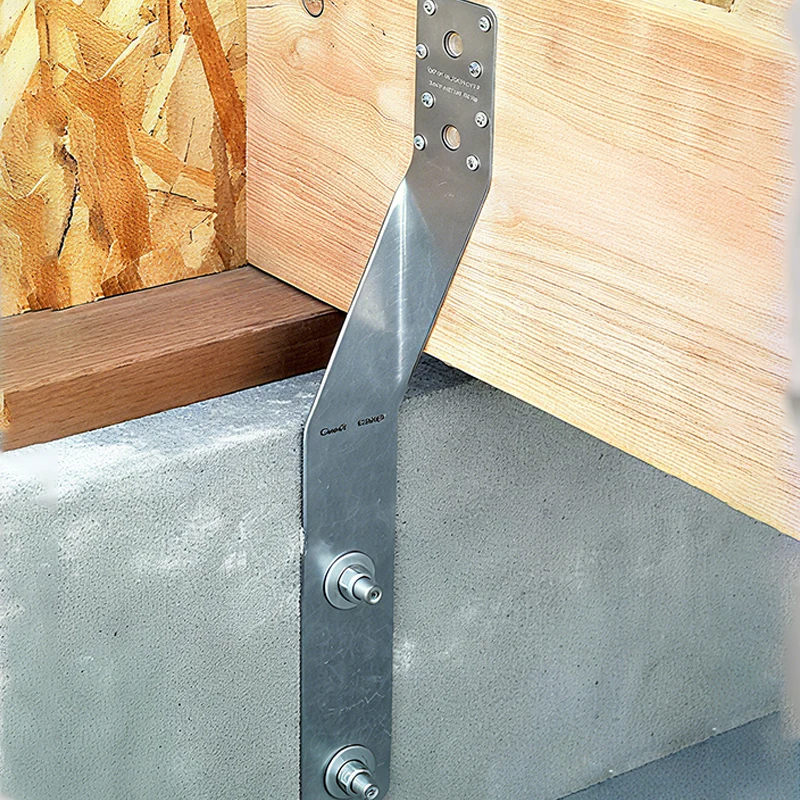

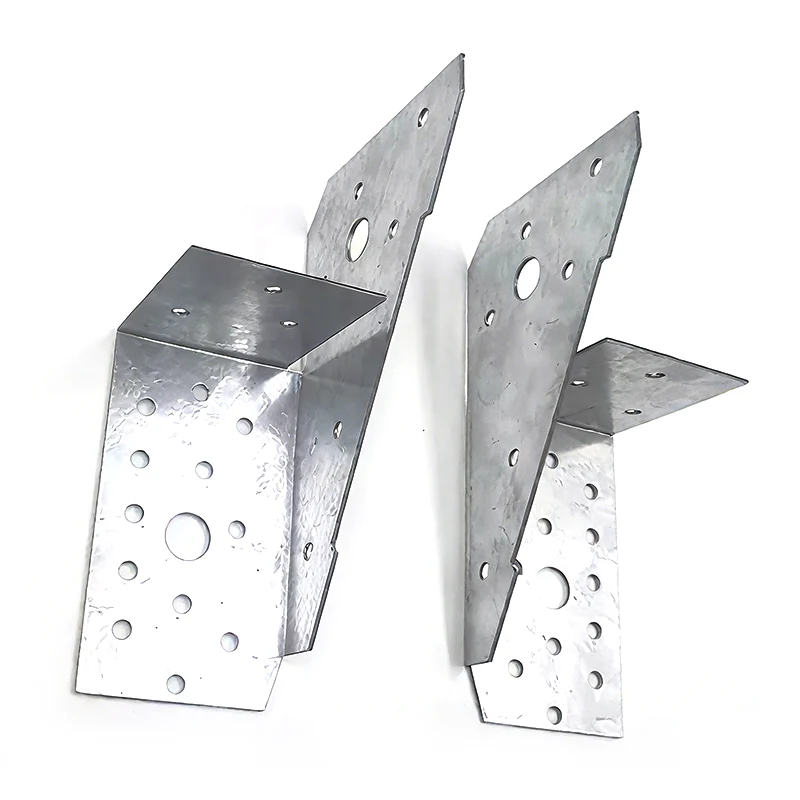

Bahagian logam lembaran CNC Bahagian machined adalah bahagian yang disesuaikan yang diproses oleh teknologi kawalan berangka komputer. Mereka mempunyai ketepatan dimensi yang tinggi dan membentuk kerumitan dan dapat memenuhi keperluan peribadi struktur khas atau fungsi khas.
Jenama: S-sen
Bahagian logam lembaran CNC Bahagian mesin menggunakan mesin penggilingan CNC, tingkap tingkap, dan peralatan pemprosesan multi-paksi lain untuk memproses logam dan bahan mentah yang lain. Bergantung pada aliran kerja digital CAD/CAM, kami mengubah reka bentuk menjadi produk siap.
Penyesuaian Fleksibel: Menyokong pengeluaran besar -besaran, membolehkan bahan, struktur, dan proses yang disesuaikan, memastikan tindak balas yang cepat.
Rantaian Proses: Mengintegrasikan perubahan, penggilingan, dan proses pengisaran, membolehkan perkembangan pesat dari prototaip kepada pengeluaran besar -besaran.
Bahagian disesuaikan CNC boleh digunakan dalam bidang pembuatan mewah seperti bahagian enjin automotif, instrumen ketepatan dan peralatan, dan juga sesuai untuk prototaip dalam penyelidikan produk dan pembangunan produk baru.
|
Kategori parameter |
Projek Spesifikasi |
parameter teknikal |
Nota |
|
Skop bahan |
bahan logam |
Aloi aluminium (6061/5052/7075), keluli tahan karat (304/316), carbonsteel, tembaga, aloi titanium |
Sokong penyesuaian bahan khas |
|
bahan bukan logam |
ABS, PC, PMMA, POM, Nylon, Bakelite |
Teknologi pemprosesan harus dipilih mengikut ciri -ciri |
|
|
pelbagai kerja |
Dimensi Pengilangan |
Maksimum 1200 × 800 × 300mm |
Pemprosesan hubungan lima paksi |
|
Dimensi yang membentuk |
Maximum φ150 × 300mm |
Empat paksi ketepatan berpusing |
|
|
Saiz ciri minimum |
- |
0.5mm (parit/lubang) |
Bergantung pada bahan |
|
ketepatan kerja |
Toleransi Dimensi |
± 0.01mm (penggilingan) /0.005mm (beralih) |
Berdasarkan standard ISO 2768-m |
|
toleransi geometri |
Kebosanan 0.02mm/ concentricity 0.01mm |
Keperluan ketepatan yang lebih tinggi dapat dicapai |
|
|
kekasaran permukaan |
- |
RA 0.8μm (penggilingan)/RA 0.4μm (beralih) |
Menggilap ke RA 0.2μm |
|
Kapasiti proses |
Ciri -ciri penggilingan |
Permukaan kompleks, rongga, benang, lubang khas |
Menyokong pemprosesan kedudukan 3+2 |
|
Ciri -ciri mengubah |
Aci, lengan, benang, permukaan kerucut, permukaan melengkung |
Menyokong penggilingan dan pemesinan komposit |
|
|
Proses khas |
Lubang dalam berfungsi |
Nisbah kedalaman 5: 1 |
Peralatan khas diperlukan |
|
Pemprosesan dinding nipis |
0.5mm |
Peralatan khas diperlukan |
|
|
konfigurasi |
Sistem kawalan berangka |
Siemens 840d 、 Fanuc 、 Mitsubishi |
Kawalan hubungan lima paksi |
|
sistem perkakas |
Pemegang Alat HSK63, BT40 |
Persediaan pemotongan kelajuan tinggi |
|
|
peranti pengesanan |
Mesin pengukur tiga koordinat, meter imej dua dimensi |
Laporan Pemeriksaan Saiz Penuh |
|
|
Penyediaan permukaan |
pengoksidaan anodik |
Semulajadi/hitam/berwarna oksida, ketebalan filem 5-25μm |
Aloi aluminium istimewa |
|
Teknologi Electroplating |
Penyaduran nikel, penyaduran kromium, galvanizing, ketebalan filem 5-15μm |
Rawatan kakisan dan pakai |
|
|
Rawatan semburan |
Salutan serbuk, lukisan semburan, ketebalan filem 30-100μm |
Pelbagai warna ada |
|
|
pengendalian khas |
Membosankan, menggilap, sandblasting, lukisan |
Memenuhi keperluan penampilan |
